Чтобы на предприятии, в офисе, торговом центре или жилом доме было комфортно находиться нужно, чтобы все инженерные системы были организованы грамотно. В частности, система вентиляции, отвечающая среди прочего за микроклимат помещений.
Вентиляционная система может быть пластиковой и металлической. О первой мы подробно рассказали в видеороликах, поэтому сегодня подробно рассмотрим металлическую систему.
Основные достоинства элементов системы металлических каналов:
— прочность,
— алюминий не подвержен коррозии,
— не боятся высоких температур (до +80 °С),
— возможно производство труб и фасонных элементов разной конфигурации.
Познакомимся с каждым элементом поближе на примере товаров торговых марок ERA и ERA PRO.

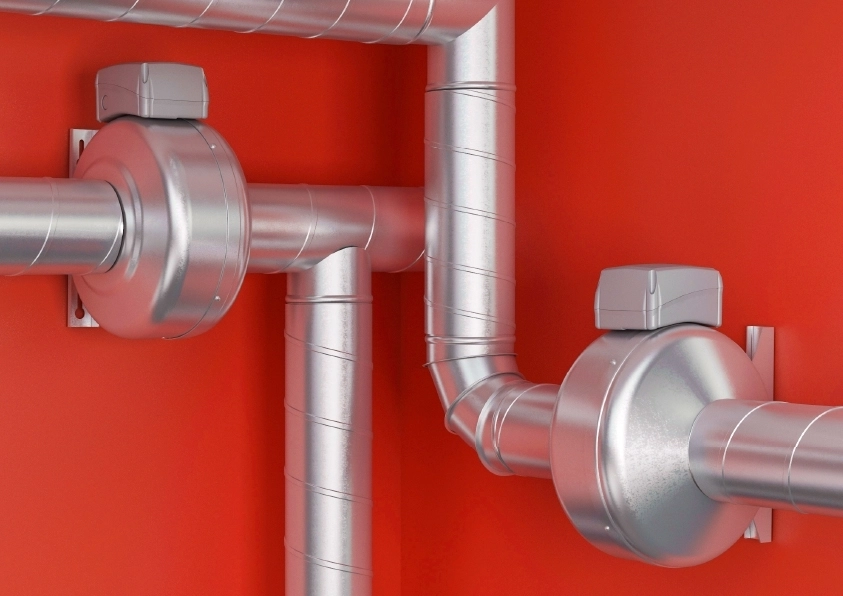

Воздуховод
По типу сечения воздуховоды делятся на круглые и прямоугольные. С точки зрения производства круглые могут быть спирально-навивными или прямошовными. Прямоугольные не подпадают под эту классификацию и производятся особым способом с использованием станка тоннельной сборки.
Преимущества спирально-навивных воздуховодов:
— демократичная цена (в сравнении с прямоугольными),
— благодаря герметичности соединений исключается потеря или подсос воздуха в системе,
— быстрый и легкий монтаж воздуховодов, возможность быстрой замены секций,
— низкий уровень шума (по сравнению с прямоугольными).
Преимущества прямошовных воздуховодов — возможность использования в системах газо- и дымоудаления.
А теперь рассмотрим каждый фасонный элемент. Стоит отметить, что все элементы вентиляционной системы вставляются внутрь воздуховода. Это и есть их способ монтажа.
Для монтажа нескольких воздуховодов одного диаметра используются соединители. Также для соединения воздуховодов используются тройники. Но основная их задача — разделение воздушных потоков и создание разветвления в вентиляционной сети.
Помимо тройников для создания ответвления воздушного потока от главной магистрали используются врезки. В ассортименте ERA PRO представлены модели для соединения каналов одного диаметра (ISG), а также разного (IAG).
Чтобы соединить воздуховоды разного размера сечения потребуется редуктор (GGB).
Зачастую при организации системы вентиляции необходимо соединить воздуховоды под углом. Эту задачу решают отводы. В ассортименте ERA PRO представлены отводы двух видов: для соединения под углом 45 и 90 градусов (OTG). Но также возможно изготовление специальных изделий.
Дроссель-клапаны предназначены для регулирования расхода воздуха в системах вентиляции и кондиционирования, рабочее давление которых не превышает 1500 Па. В качестве исполнительного механизма используется рукоятка (TTV).
Обратный клапан защищает от обратной тяги и устанавливается в самом конце вытяжной сети после вытяжного вентилятора. Клапан открывается под давлением, которое создается потоком воздуха, и закрывается под действием пружины. СКц имеет уплотнитель из микропористой резины для снижения шума устройства и лучшей герметичности.
Шумоглушитель, как становится понятно из названия, используется для снижения уровня шума в воздуховоде, а также поглощения турбулентных потоков и аэродинамического шума. Шумопоглощающий материал — пожаробезопасное волокно (MDG).
Воздушный фильтр используется для очистки приточного, а в ряде случаев и вытяжного воздуха. Он защищает воздуховоды, теплообменники, вентиляторы, приборы автоматики и другое вентиляционное оборудование от запыления.
Заключительный элемент вентиляционной сети — крышный зонт. Подобно щиту, он не дает атмосферным осадкам попасть в вентиляционную систему. Таким образом препятствует оседанию влаги на стенках воздуховодов и шахты.
